Система автополива на участке: как проложить трубы, чтобы не пришлось всё перекапывать через год

Представьте себе жаркий июльский день. Вы на даче, в руках шланг, который вечно перекручивается и цепляется за грядки. Нужно полить газон, потом розы, потом овощи. На это уходит час, а то и два. Теперь представьте, что вы нажимаете кнопку на пульте или на телефоне — и вода сама бежит туда, куда нужно, строго по расписанию. Система автополива превращает этот сценарий в реальность. Но чтобы она работала годами без аварий, трубы нужно проложить правильно, с умом и на совесть. В этом материале разбираем, как спроектировать, смонтировать и не пожалеть о вложенных силах.

Проектирование зон полива и расчёт расхода воды

Любая система автополива начинается с бумаги. Даже если вы будете монтировать всё сами, сначала нужно начертить план участка и ответить на несколько ключевых вопросов. Ошибки на этом этапе приводят к тому, что дальние дождеватели не добивают до клумбы, а давление падает, когда включается вторая зона.

Зонирование участка: газон, цветники, теплицы, деревья

Разные растения требуют разного способа полива. Газон — это большая открытая площадь, которую удобнее всего поливать дождевателями (спринклерами), разбрызгивающими воду веером. Цветники, кустарники и грядки лучше поливать капельно — вода подаётся непосредственно к корням, не попадая на листья, что снижает риск грибковых заболеваний. Деревья тоже поливают капельно, но с большим расходом воды на одно дерево.

На плане участка отметьте все зоны разным цветом. Напишите рядом приблизительную площадь каждой зоны в квадратных метрах. Для газона прикиньте, сколько дождевателей потребуется: один дождеватель радиусом 8–10 метров покрывает площадь около 80–100 м². Для капельных зон прикиньте общую длину капельной ленты или трубы с эмиттерами.

Гидравлический расчёт: сколько воды потребляет одна зона

Это самый важный технический момент. Одна зона автополива — это группа дождевателей или капельных линий, которые включаются одновременно. Расход воды в зоне не должен превышать производительности вашего источника воды (скважины, колодца или водопровода) и насоса.

Для дождевателей расход указан в технических характеристиках. Например, дождеватель с дальностью 8 метров может потреблять 15–20 литров в минуту. Если в зоне четыре таких дождевателя, общий расход составит 60–80 л/мин (3,6–4,8 м³/час). Для капельных зон расход меньше: 5–10 литров в минуту на 100 метров капельной ленты.

Если общий расход превышает дебит скважины или мощность насоса, зону нужно разбивать на две меньшие, которые будут включаться по очереди. Типичное количество зон для участка 6–10 соток — от 4 до 8.

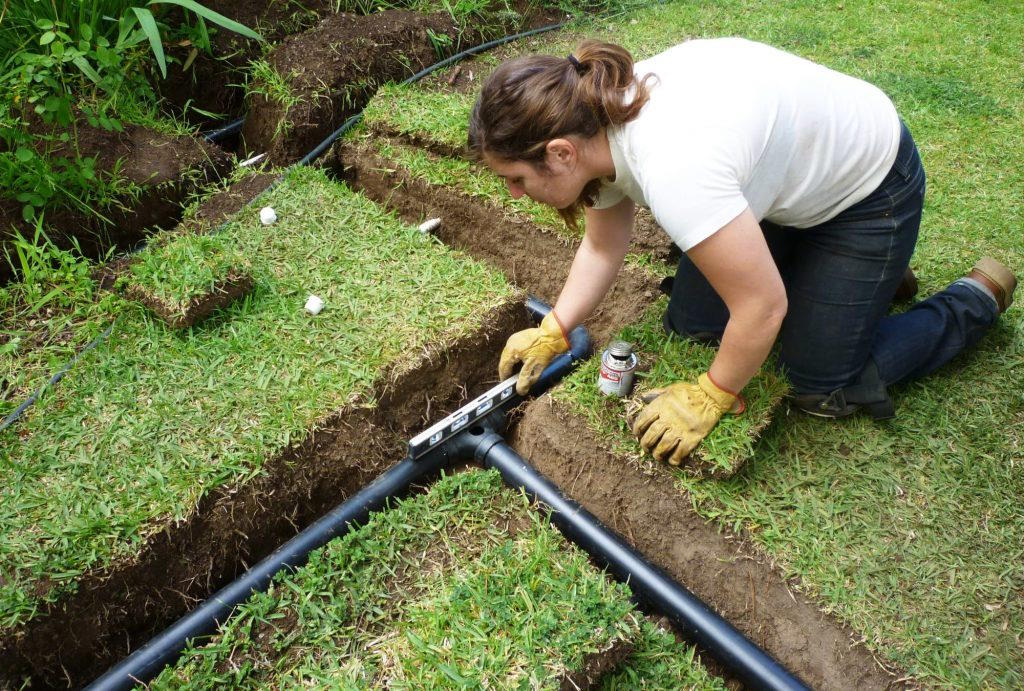

Выбор труб для подземной прокладки: безоговорочный лидер — ПНД

Трубы, которые вы закопаете в землю, должны служить десятилетиями. Они не должны бояться морозов (если воду на зиму вы не слили), коррозии и подвижек грунта. Идеальный материал для подземного автополива — полиэтилен низкого давления (ПНД).

Почему ПНД, а не металл или ПВХ

Металлические трубы (сталь, медь) в земле ржавеют. Даже оцинковка через 5–7 лет начинает течь в местах соединений, особенно если вода жёсткая или кислая. ПВХ трубы (обычный пластик для водопровода) тоже используют, но они жёсткие и ломкие — при морозном пучении грунта или при неосторожной обратной засыпке их можно расколоть.

ПНД — это гибкий полиэтилен. Он тянется, не трескается на морозе, не гниёт, не боится химически агрессивных вод, а его стенки со временем не обрастают отложениями. Рабочее давление труб ПНД для автополива — 10–16 атмосфер (маркировка PN10 или PN16), чего с запасом хватает для любых бытовых систем. Диаметр магистральной трубы обычно 32 мм или 40 мм, для разводки по зонам — 25 мм, для подключения отдельных дождевателей — 20 мм.

Как выбрать трубу по диаметру и давлению

Толщина стенки трубы ПНД обозначается SDR (Standard Dimension Ratio) — отношение наружного диаметра к толщине стенки. Чем меньше SDR, тем толще стенка и тем выше рабочее давление. Для автополива оптимальны трубы с SDR 9, 11 или 13.3. SDR 9 — самая толстая, выдерживает до 16 бар, SDR 13.3 — тоньше, но для полива тоже подходит.

Диаметр выбирают по длине линии. Для магистрали длиной до 50 метров достаточно 32 мм, до 100 метров — 40 мм. Для разводки по зонам до 20 метров — 25 мм, от 20 до 50 метров — 32 мм. Если сэкономить и взять трубу тоньше, чем нужно, дальние дождеватели будут «плеваться» вместо того, чтобы давать красивый веер.

Соединение труб в узлах и поворотах: от компрессионных фитингов до электросварных муфт

Трубы ПНД нужно соединять в единую сеть. В системе автополива есть прямые участки, повороты, ответвления, переходы на другой диаметр. Для каждого случая есть свой тип соединения.

Компрессионные фитинги: простота и ремонтопригодность

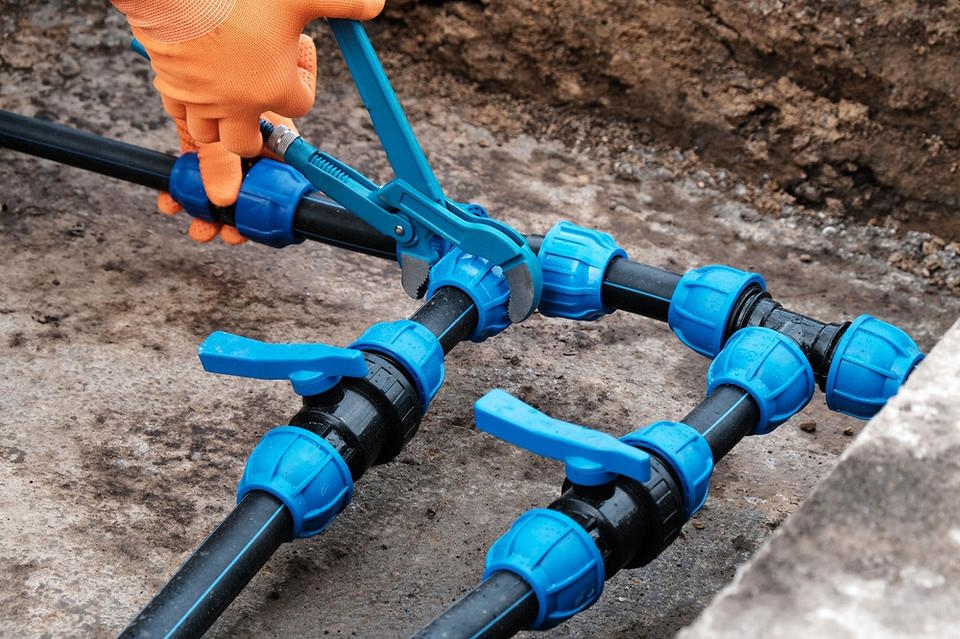

Самый распространённый способ для дачного автополива — компрессионные фитинги. Они состоят из корпуса, уплотнительного кольца, зажимной втулки и накидной гайки. Трубу вставляют в фитинг до упора, затягивают гайку — резиновое кольцо обжимает трубу, создавая герметичное соединение. Всё делается руками или двумя гаечными ключами, без паяльников и клея.

Компрессионные фитинги позволяют легко демонтировать участок системы, если нужно заменить дождеватель или добавить новую ветку. Их используют для подключения дождевателей, для поворотов и тройников. Минус — со временем (через 5–10 лет) резиновые уплотнители могут потерять эластичность, и соединение начнёт подкапывать. Но при нормальном давлении и качественных фитингах это случается редко.

Электросварные муфты: абсолютная герметичность на ответственных участках

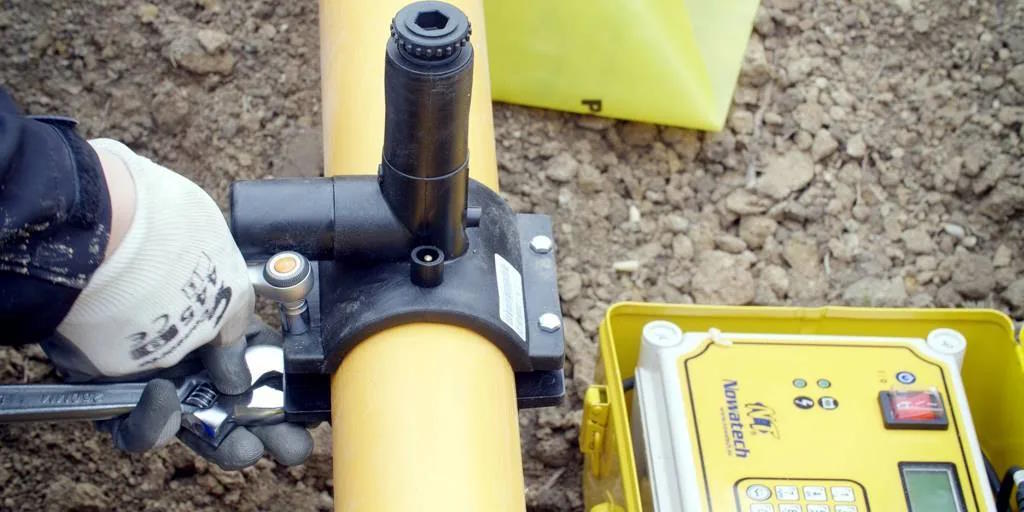

На магистральных участках, где труба идёт под дорожкой, под парковкой или в месте, где ремонт будет невозможен без вскрытия бетона, лучше использовать электросварные муфты Suda или от другого известного бренда. Это фитинги со встроенной нагревательной спиралью. К муфте подключают сварочный аппарат, муфта нагревается до температуры плавления полиэтилена (около 200°C), и труба буквально «сваривается» с муфтой в единое целое. Получается монолитное соединение, которое прочнее самой трубы. Оно не течёт, не разбирается и не боится ни времени, ни подвижек грунта.

Электросварные муфты дороже компрессионных фитингов в 3–5 раз и требуют наличия сварочного аппарата (его можно арендовать). Их используют точечно — на узлах, к которым после закапывания не будет доступа. Например, при соединении магистральной трубы длиной 50 метров, которая проходит под отмосткой дома.

Повороты и тройники: как обойтись без лишних соединений

ПНД труба гибкая. Если вам нужно сделать плавный поворот на 90 градусов, просто согните трубу радиусом не менее 8–10 диаметров трубы (для 32 мм трубы — радиус сгиба около 30 см). Закопайте её в таком виде. Но если места мало или нужен резкий угол (например, обойти угол дома), используйте фитинг-угол 90°.

Тройники для ответвлений лучше ставить компрессионные или электросварные. Помните, что на каждом тройнике давление падает, поэтому не ставьте их без необходимости.

Подключение к насосной станции и автоматика: мозг всей системы

Трубы проложили, дождеватели и капельные линии подключили. Теперь всё это нужно оживить — подать воду и заставить работать по расписанию.

Насосная станция или насос в скважине

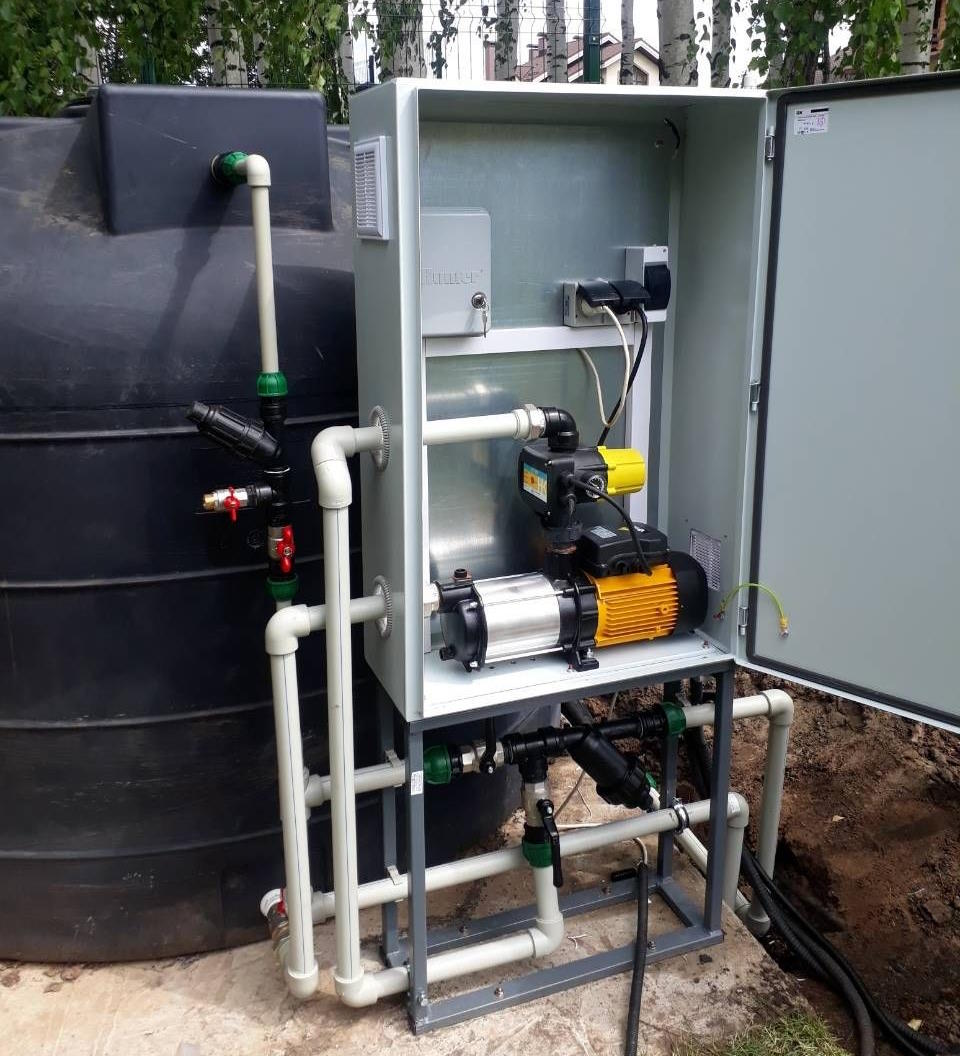

Если вода из скважины или колодца, нужен насос, который создаст давление в системе. Для автополива подойдёт центробежный насос (не вибрационный — «Малыш» или «Ручеёк» для этой задачи не годятся, они не дают нужного давления и объёма). Вариант с насосной станцией (насос + гидроаккумулятор + реле давления) удобен тем, что он поддерживает постоянное давление в системе и включается только тогда, когда вода расходуется. Если насос погружной и стоит в скважине, гидроаккумулятор и реле давления монтируют в кессоне или в доме.

Производительность насоса должна быть выше максимального расхода самой «прожорливой» зоны полива на 20–30%. Если зона потребляет 70 л/мин, насос должен давать минимум 85–90 л/мин.

Электромагнитные клапаны: включают и выключают воду

Каждая зона полива управляется своим электромагнитным клапаном. Это устройство, которое открывает или закрывает подачу воды по сигналу от контроллера. Клапаны обычно монтируют в пластиковом колодце (подземном боксе) в одном месте — так называемом клапанном узле. От клапана отходит труба к своей зоне.

Напряжение питания клапанов — безопасные 24 V (переменный ток). Это не опасно даже при прямом контакте с мокрой землёй. Провода от контроллера до клапанов прокладывают в той же траншее, что и трубы, обычно в гофрированной трубе для защиты от грызунов.

Контроллер: программируемый мозг

Контроллер автополива — это небольшая коробка с дисплеем и кнопками, которую вешают на стену в доме, гараже или на улице (в пылевлагозащищённом исполнении). В него вводят расписание: в какие дни недели, в какое время и с какой продолжительностью включать каждую зону.

Самые простые контроллеры работают только от сети 220V и поддерживают 4–6 зон. Более продвинутые имеют Wi-Fi модуль и управляются со смартфона. Они могут учитывать прогноз погоды (пропустить полив, если обещают дождь), следить за расходом воды и сообщать о протечках.

Датчики дождя и протока: полезные дополнения

Датчик дождя (дождевой сенсор) монтируют на открытом месте. Если пошёл сильный дождь, датчик подаёт сигнал контроллеру, и тот отменяет запланированный полив — зачем тратить воду и переувлажнять почву? Экономия воды — 15–30% за сезон.

Датчик протока (проток) ставят на магистральную трубу после насоса. Если в одной из зон прорвало трубу или сорвало дождеватель, датчик фиксирует аномально высокий расход и подаёт сигнал на контроллер. Контроллер перекроет клапан зоны и отправит уведомление на смартфон. Вы не узнаете об аварии по огромному счёту за воду или по затопленному участку — а получите сигнал вовремя.

***

Система автополива — это не роскошь, а способ превратить дачный труд из рутины в удовольствие. Чтобы она работала без сбоёв, трубы нужно прокладывать с умом: спроектировать зоны, рассчитать расход воды, выбрать гибкий и долговечный ПНД, а в ответственных узлах использовать электросварные муфты для абсолютной герметичности. Компрессионные фитинги хороши для тех мест, где нужна ремонтопригодность, а электросварные — для магистралей под дорожками и бетоном. Насос, контроллер и электромагнитные клапаны станут мозгом системы, а датчики дождя и протока добавят интеллекта. И главный совет: нарисуйте подробный план всех труб, фитингов и клапанов с привязкой к дому и деревьям. Когда через три года вы решите воткнуть лопату в землю, этот план спасёт вас от прокопанной магистрали и фонтана из земли.
