Термочехлы в пищевой промышленности: как выбрать решение под оборудование

На пищевых производствах значительная часть технологического оборудования работает с нагретыми или охлажденными продуктами, сырьем, водой, паром и другими рабочими средами. Поддержание заданной температуры в таких системах влияет не только на стабильность технологического процесса, но и на расход энергии, безопасность персонала и общую эффективность предприятия. Поэтому теплоизоляция трубопроводов, клапанов, насосов, фланцев, фильтров, теплообменников и других узлов становится важной частью промышленной инфраструктуры.

Одним из практичных вариантов теплоизоляции являются термочехлы — гибкие защитные конструкции, которые устанавливаются непосредственно на оборудование и позволяют уменьшить теплопотери либо ограничить передачу тепла во внешнюю среду. При этом универсального термочехла для всех производственных задач практически не существует. В большинстве случаев такие изделия имеют индивидуальную конструкцию и изготавливаются под заказ, к примеру в компании Спецчехол, — с учетом геометрии конкретного оборудования, рабочих температур и условий эксплуатации.

Поэтому выбор теплоизоляционного решения начинается не с поиска подходящего материала или готового изделия, а с анализа самого оборудования. Необходимо определить его размеры, форму, температуру поверхности, особенности обслуживания, требования к санитарной обработке и другие параметры. Только после этого можно подобрать конструкцию, которая будет одновременно эффективной, удобной в эксплуатации и достаточно долговечной.

Какие параметры оборудования необходимо учитывать

Перед изготовлением термочехла необходимо собрать техническую информацию об оборудовании. Даже внешне одинаковые элементы технологической линии могут иметь разные размеры, соединения, выступы и точки доступа, поэтому попытка использовать один типовой чехол на разных узлах не всегда дает хороший результат.

Особенно важны геометрия оборудования, температура его поверхности и условия, в которых оно работает. Также необходимо учитывать, как часто узел приходится осматривать, очищать, разбирать или ремонтировать. Если теплоизоляция мешает обслуживанию, персонал может быть вынужден постоянно снимать ее полностью, что снижает практическую ценность решения.

Размер и геометрия оборудования

Первое, что необходимо определить, — габариты защищаемого узла. Измеряют длину, ширину, диаметр или периметр соответствующих элементов, расположение крепежа и соединений.

Для простых цилиндрических участков задача относительно несложная. Однако на пищевых предприятиях часто приходится изолировать оборудование сложной формы: клапаны, насосы, фильтры, запорную арматуру, фланцевые соединения, корпуса теплообменников и другие элементы с многочисленными выступами.

В таких случаях конструкция чехла должна повторять геометрию оборудования достаточно точно. Чем меньше зазоры между теплоизолирующим изделием и поверхностью, тем проще обеспечить предсказуемый результат.

При этом нельзя стремиться к абсолютной плотности любой ценой. Конструкция должна учитывать необходимость демонтажа, доступ к крепежу и возможность проведения технического обслуживания.

Точки разъема и обслуживания

Для промышленного оборудования важно не только закрыть максимальную площадь поверхности, но и сохранить доступ к тем элементам, которые регулярно требуют контроля.

Например, если оператору необходимо периодически проверять клапан, термодатчик или фланцевое соединение, нет смысла использовать конструкцию, которую каждый раз приходится полностью снимать. В такой ситуации лучше предусмотреть отдельные съемные секции или технологические разрезы.

Правильно спроектированный термочехол позволяет снять только необходимую часть теплоизоляции, после чего вернуть ее на место без сложных монтажных операций.

Условия окружающей среды

На пищевом производстве теплоизоляция может подвергаться воздействию пара, воды, моющих средств, повышенной влажности, загрязнений и перепадов температур. Поэтому характеристики материала необходимо оценивать не только по его способности выдерживать рабочую температуру.

Если оборудование расположено в зоне регулярной мойки, наружный слой чехла должен соответствовать условиям эксплуатации. Важно, чтобы он сохранял механическую прочность, не разрушался от регулярного контакта с влагой и позволял поддерживать необходимые санитарные условия.

Также следует учитывать пространство вокруг оборудования. В тесных помещениях большое значение имеет толщина изоляции и способ фиксации чехла.

Рабочая температура и требования к материалам

Температурный режим — один из главных критериев выбора теплоизоляционного решения. Материал должен сохранять свои свойства при фактической температуре поверхности оборудования, причем желательно учитывать не только обычный рабочий режим, но и возможные кратковременные температурные пики.

Например, если оборудование обычно работает при одной температуре, но периодически подвергается нагреву во время технологического цикла или санитарной обработки, конструкция должна быть рассчитана и на эти условия.

Почему нельзя выбирать материал только по максимальной температуре

Указанная производителем предельная температура сама по себе не дает полной картины. В реальной конструкции используется не один материал, а несколько компонентов: внутренний изоляционный слой, наружная защитная оболочка, нити, крепления и другие элементы.

Каждый из них должен соответствовать условиям эксплуатации. Если один компонент рассчитан на высокую температуру, а другой начинает терять прочность при значительно меньшем нагреве, вся конструкция становится слабым звеном системы.

Поэтому при проектировании важно учитывать температурный диапазон всего изделия, а не ориентироваться на характеристику одного слоя.

Теплопроводность и толщина изоляции

Чем ниже теплопроводность теплоизоляционного материала, тем эффективнее он способен ограничивать передачу тепла при сопоставимой толщине. Однако увеличение толщины не всегда является оптимальным решением.

Слишком толстая конструкция может мешать обслуживанию оборудования, занимать много пространства и увеличивать массу изделия. Поэтому оптимальную толщину выбирают с учетом рабочей температуры, требуемого уровня теплоизоляции, доступного пространства и особенностей конкретного узла.

Для разных участков одной технологической линии могут использоваться разные варианты изоляции. Необязательно создавать абсолютно одинаковые чехлы для всех элементов, если их температурные и эксплуатационные условия различаются.

Требования к наружному материалу

Наружная оболочка выполняет сразу несколько функций. Она защищает теплоизоляционный слой от механических повреждений и внешней среды, а также определяет удобство эксплуатации и очистки изделия.

Для пищевого производства особенно важны устойчивость к влаге, загрязнениям и регулярной санитарной обработке. Конструкция не должна создавать большое количество труднодоступных участков, в которых могут скапливаться загрязнения.

Если оборудование расположено рядом с рабочими зонами персонала, также имеет значение температура внешней поверхности чехла. Хорошая теплоизоляция позволяет снизить риск случайного контакта с горячим оборудованием.

Теплоизоляция и безопасность персонала

Термочехол решает не только задачу сокращения теплопотерь. Изоляция горячих поверхностей может значительно снизить риск случайного контакта сотрудника с нагретым оборудованием.

На производстве оператор может работать рядом с трубопроводами, арматурой, насосами и другими узлами, температура которых значительно выше комфортной для человека. Даже если персонал знает расположение горячих поверхностей, вероятность случайного прикосновения полностью исключить нельзя.

Изолированный корпус или отдельный элемент оборудования становится менее опасным при случайном контакте. При этом конкретные требования к защите персонала необходимо определять с учетом действующих на предприятии норм безопасности и особенностей технологического процесса.

Съемные и стационарные теплоизоляционные решения

По способу эксплуатации термочехлы можно условно разделить на съемные и стационарные конструкции. Выбор между ними зависит прежде всего от того, насколько часто оборудование необходимо разбирать или обслуживать.

Стационарная теплоизоляция подходит для элементов, которые редко требуют демонтажа. Ее конструкция может быть рассчитана на длительную эксплуатацию без регулярного снятия.

Съемные решения особенно удобны там, где оборудование необходимо периодически осматривать, очищать или ремонтировать. В этом случае возможность быстро убрать теплоизоляцию, выполнить необходимые работы и установить ее обратно становится существенным преимуществом.

Когда лучше использовать съемный термочехол

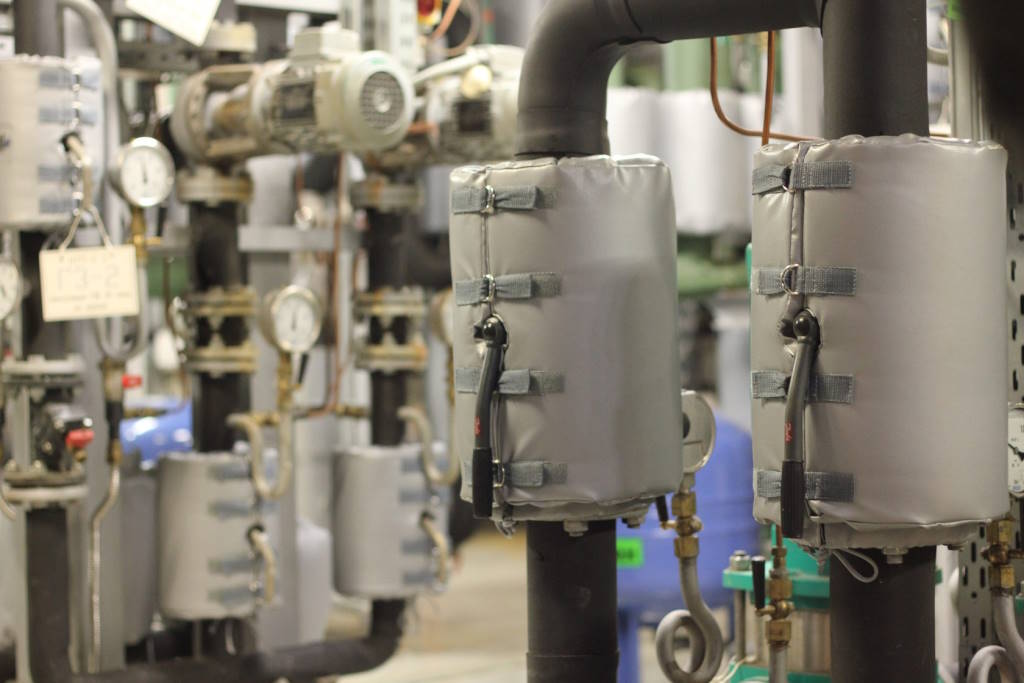

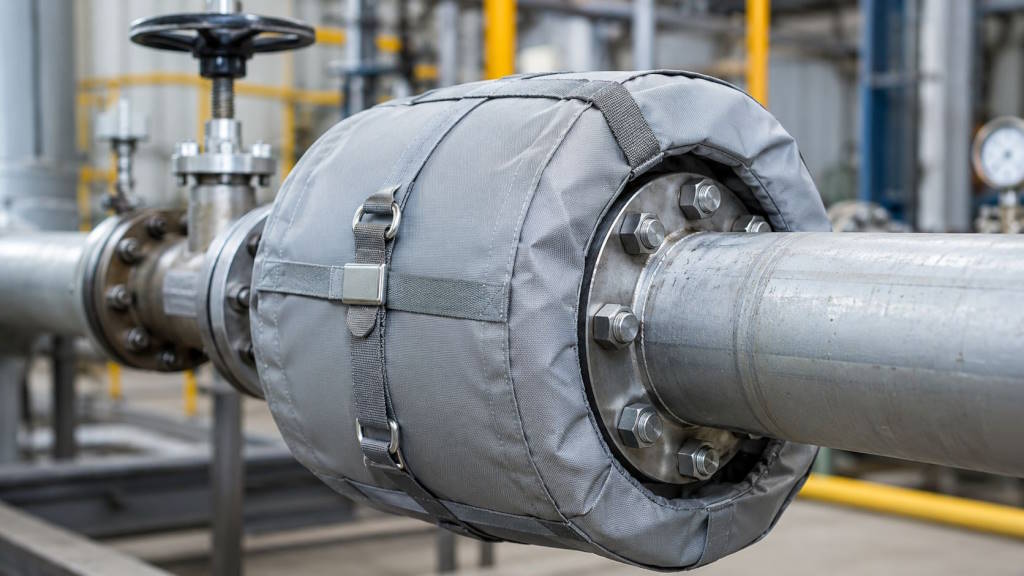

Съемная конструкция особенно полезна для насосов, клапанов, фланцев, фильтров и других узлов, к которым регулярно получают доступ специалисты.

Например, если при техническом обслуживании необходимо снять крышку или проверить соединение, термочехол можно выполнить с разъемом в соответствующем месте. После завершения работ изделие снова фиксируется на оборудовании.

Это позволяет одновременно сохранить теплоизоляционные свойства и не превращать обслуживание в трудоемкую процедуру.

Как фиксируются съемные конструкции

Для фиксации могут использоваться различные варианты застежек и соединительных элементов. Конкретное решение зависит от температуры, размеров изделия, условий мойки и требований к скорости демонтажа.

Важно, чтобы крепление оставалось надежным во время эксплуатации, но при этом не требовало сложного инструмента для снятия. Хорошая конструкция должна быть удобной не только при первом монтаже, но и спустя десятки циклов демонтажа.

Стационарные решения

Если оборудование практически не требует доступа и его теплоизоляцию нет необходимости регулярно снимать, стационарная конструкция может оказаться более рациональной.

Она позволяет создать постоянный теплоизоляционный контур и минимизировать количество разъемных элементов. Однако при изменении технологической схемы или необходимости ремонта такой вариант может потребовать более трудоемкого демонтажа.

Поэтому выбор конструкции желательно делать с учетом всего жизненного цикла оборудования, а не только первоначального монтажа.

Почему индивидуальное изготовление зачастую оказывается оптимальным решением

На промышленном предприятии редко встречается оборудование, полностью совпадающее по геометрии и условиям эксплуатации с каким-либо универсальным стандартным решением. Даже небольшие отличия в диаметре, расположении патрубков или форме корпуса могут существенно изменить конструкцию теплоизоляции.

Именно поэтому термочехлы в большинстве случаев изготавливают под заказ. Перед производством снимаются размеры, учитываются особенности оборудования, точки доступа, рабочая температура и требования к внешнему покрытию. С примерами готовых решений можно ознакомиться на spectehat.ru.

Индивидуальная конструкция позволяет сделать теплоизоляцию не просто подходящей по размеру, а адаптированной к реальному процессу эксплуатации. Особенно это важно для сложных узлов, где стандартное изделие может оставлять значительные незащищенные участки или мешать обслуживанию.

При этом индивидуальное изготовление не обязательно означает сложную или чрезмерно дорогую конструкцию. Напротив, грамотное проектирование позволяет отказаться от лишних элементов и сосредоточиться на тех участках, где теплоизоляция действительно дает практический эффект.

Как оценить эффективность термочехла

Эффективность теплоизоляции желательно оценивать не только визуально. Сам факт, что оборудование закрыто теплоизоляционным материалом, еще не говорит о том, насколько хорошо работает вся конструкция.

Одним из важных показателей является снижение температуры внешней поверхности чехла по сравнению с неизолированным оборудованием. Для этого могут использоваться контактные измерения или тепловизионный контроль.

Если после установки теплоизоляции поверхность остается значительно холоднее, чем открытая часть оборудования, можно говорить о снижении теплопередачи наружу. Однако точная оценка зависит от исходной температуры, окружающей среды, площади поверхности и других факторов.

Важна площадь изолированной поверхности

Даже очень эффективный материал не даст ожидаемого результата, если большая часть оборудования остается открытой. Особенно заметно это на сложных узлах, где кроме корпуса присутствуют фланцы, крышки, клапаны и другие элементы.

Поэтому при оценке эффективности необходимо учитывать всю конструкцию. Иногда несколько небольших неизолированных участков становятся заметным источником теплопотерь.

При этом не всегда необходимо изолировать абсолютно каждый элемент. Например, некоторые технологические зоны могут намеренно оставаться открытыми из-за особенностей процесса. Главное — определить, какие поверхности действительно имеют смысл защищать.

Снижение энергопотерь

Одна из основных причин применения теплоизоляции — уменьшение количества тепла, которое оборудование передает окружающей среде.

Если горячий трубопровод, корпус аппарата или арматура постоянно отдает тепло в помещение, для поддержания технологической температуры системе приходится компенсировать эти потери. Теплоизоляция уменьшает интенсивность теплопередачи и помогает удерживать рабочую температуру стабильнее.

Экономический эффект зависит от температуры оборудования, площади поверхности, продолжительности работы, стоимости энергии и характеристик исходной системы. Поэтому перед крупным проектом имеет смысл оценивать потенциальную экономию отдельно для конкретного предприятия.

Как оценить срок службы термочехла

Долговечность зависит не только от качества теплоизоляционного материала. На изделие одновременно воздействуют температура, влажность, механические нагрузки, химические вещества, мойка и частота демонтажа.

Если термочехол установлен на узле, который снимают несколько раз в год, важна устойчивость не только самого изоляционного слоя, но и крепежных элементов, швов и мест соединения.

Интенсивность эксплуатации

На производстве с непрерывным технологическим циклом изделие может работать практически круглосуточно. Если оборудование регулярно нагревается и остывает, материалы испытывают циклические температурные нагрузки.

Со временем это может влиять на форму, плотность и механическую прочность отдельных элементов. Поэтому при выборе важно учитывать не только максимальную температуру, но и характер температурных циклов.

Воздействие мойки

Для пищевой промышленности этот фактор особенно важен. Термочехол должен быть рассчитан на реальные процедуры очистки оборудования, включая используемые средства и температуру воды, если они воздействуют непосредственно на изделие.

Конструкция также должна быстро просыхать и не создавать условий для постоянного накопления влаги. Конкретные требования зависят от технологического процесса и используемого оборудования.

Состояние швов и креплений

Даже хороший изоляционный материал теряет практическую ценность, если нарушается целостность наружного покрытия или выходит из строя крепление.

Поэтому при плановых осмотрах стоит проверять швы, застежки, ремни и другие элементы фиксации. Небольшое повреждение проще устранить на ранней стадии, чем заменять весь чехол после серьезного разрушения конструкции.

Что учитывать при заказе термочехла

Перед передачей заказа производителю желательно подготовить максимально подробную информацию об оборудовании. Это позволяет избежать ситуации, когда уже после изготовления выясняется необходимость изменения конструкции.

В техническое задание обычно включают размеры и фотографии оборудования, рабочий температурный диапазон, назначение теплоизоляции, особенности окружающей среды и информацию о том, насколько часто требуется доступ к узлу.

Если возможно, полезно предоставить чертежи или эскизы с указанием ключевых размеров. Для сложного оборудования фотографии с нескольких ракурсов также помогают понять расположение выступающих элементов и соединений.

Отдельно необходимо указать требования к демонтажу. Если сотрудник должен снимать чехол регулярно и быстро, конструкция должна изначально проектироваться с учетом этого требования.

Какие ошибки снижают эффективность теплоизоляции

Одна из наиболее распространенных ошибок — выбор изделия исключительно по рабочей температуре. Материал может подходить по этому параметру, но не соответствовать требованиям по влажности, химической стойкости, механической нагрузке или частоте демонтажа.

Еще одна проблема — неправильное снятие размеров. Даже небольшая ошибка может привести к появлению зазоров или затруднить установку изделия. Для сложного оборудования особенно важно учитывать не только основные габариты, но и все выступающие элементы.

Не стоит также забывать о точках доступа. Если после установки теплоизоляции обслуживание оборудования становится слишком трудоемким, сотрудники могут регулярно оставлять чехол снятым. В результате формально качественная теплоизоляция перестает выполнять свою функцию.

Наконец, не следует оценивать решение только по его первоначальной стоимости. Более дешевый вариант может оказаться менее выгодным, если он быстро изнашивается, неудобен при обслуживании или требует частой замены.

Как выбрать решение с учетом конкретного производства

Универсального алгоритма для всех пищевых предприятий не существует. Для небольшой линии с несколькими горячими узлами подойдет одна схема, для крупного производства с большим количеством оборудования — совершенно другая.

В первую очередь необходимо определить, какие элементы имеют наибольшие теплопотери или представляют опасность из-за высокой температуры поверхности. Затем оценивают условия эксплуатации, доступность оборудования для обслуживания и требования к санитарной обработке.

После этого можно определить оптимальный тип конструкции и материал теплоизоляционного слоя. В сложных проектах целесообразно рассматривать не отдельные чехлы, а всю систему: трубопроводы, арматуру, насосы, соединения и другие элементы технологической линии.

Такой подход позволяет получить более предсказуемый результат и избежать ситуации, когда хорошо изолирован один узел, но значительные потери сохраняются на соседних участках.

***

Термочехол для пищевого производства — это не просто защитный чехол с теплоизоляционным наполнителем, а инженерное решение, которое должно соответствовать конкретному оборудованию и условиям его эксплуатации. При выборе необходимо учитывать геометрию узла, рабочую и максимальную температуру, воздействие влаги и моющих средств, частоту технического обслуживания и требования к доступу персонала.

Особое внимание стоит уделять конструкции. Для регулярно обслуживаемого оборудования удобнее съемные решения, которые можно быстро демонтировать и установить обратно. Для элементов, не требующих постоянного доступа, могут использоваться стационарные варианты. Во многих случаях оптимальный результат обеспечивает индивидуальное проектирование: термочехол изготавливается под заказ с учетом размеров и особенностей конкретного оборудования, а не выбирается как универсальное изделие.

Оценивать готовое решение также следует комплексно. Важно учитывать не только способность снижать теплопотери, но и удобство обслуживания, состояние креплений, устойчивость материалов к рабочей среде, регулярной мойке и температурным циклам. Грамотно подобранная теплоизоляция помогает поддерживать стабильность технологического процесса, снижать потери энергии и одновременно повышать безопасность работников, поэтому ее выбор имеет смысл рассматривать как часть общей системы организации пищевого производства.
